Парогенераторные установки, тип МПУ и СПУ

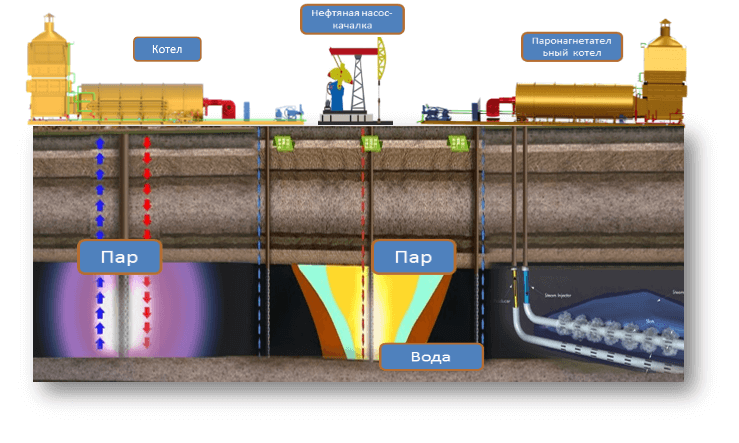

Парогенераторные установки – это комплекс технологического оборудования предназначенные для генерации насыщенного или перегретого пара. Применяется в нефтегазовой промышленности для закачки в пласт с целью увеличения добычи тяжелой нефти. Особая конструкция однопоточных змеевиков радиантной и конвекционной секции парогенераторных установок производства ТОО «ЭкоЭкспресс Актобе» обеспечивают выработку пара сухостью не менее 85%.

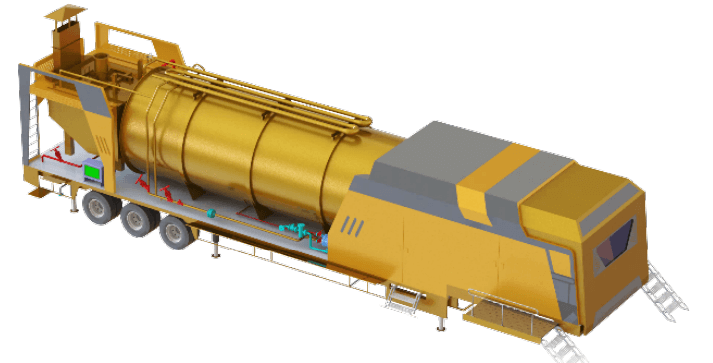

В заводском исполнении Парогенераторные установки изготавливаются мобильными и стационарными. Комплектуются блоком деаэрации, помещением диспетчерского дистанционного управления, горелкой и системой автоматизации от ведущих мировых брендов.
Таблица параметров парогенераторных установок.
Наименование |
Ед.изм. |
МПУ-9,2/370 |
МПУ-11,5/370 |
МПУ-15/370 |
МПУ-18/370 |
МПУ-23/370 |
МПУ-50/370 |
Номинальная паропроизводительность |
т/ч |
9,2 |
11,5 |
15 |
18 |
23 |
50 |
Номинальное давление |
МПа |
от 6 до 21 |
|||||
Температура подачи воды |
°С |
20 |
20 |
20 |
20 |
20 |
20 |
Температура пара |
°С |
370 |
370 |
370 |
370 |
370 |
370 |
Тип топлива |
|
Природный газ / жидкое топлива |
|||||
Расход топливо (газ/ж.т.) |
Кг/ч/ (нм³/час) |
511 (578) |
610 (710) |
805 (903) |
1180 (1360) |
1400 (1600) |
3050 (3500) |
Сухость пара |
% |
85 |
85 |
85 |
85 |
85 |
85 |
Коэффициент полезного действия |
% |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
Энергопотребление |
кВ/час |
175 |
185 |
245 |
335 |
385 |
645 |
Тип управления |
|
Программируемый логический контроллер + сенсорный экран |
|||||
Горелка |
|
Китай/США |
|||||
Исполнение |
|
Мобильный / Стационарный |
|||||
Вес |
т |
35,2 |
41 |
55 |
67,4 |
98 |
160 |
Габаритный размеры |
м |
16,5х3,2 х4,3 |
17,5х3,5 х4,3 |
17,5х3,5 Х4,3 |
18х3,5 Х4,4 |
23х4х12 |
26х5,8х12 |
Примечание: В таблице приведены стандартные параметры парогенераторных установок, для получения расширенной информации или параметров парогенераторов с промежуточной или более высокой классификации просим обращаться на завод изготовитель.
