Нефтегазовые сепараторы, НГС и ГС

Трехфазный нефтегазовый сепаратор — является основным технологическим Нефтегазовым оборудованием, применяемым для подготовки природного и попутного нефтяных газов. Конструкцией трехфазного сепаратора реализованы технологии центробежной очистки газа, основанной на физической центробежной закрутке потока с последующим удалением капельной жидкости и гравитационной, основанной на разности весовых параметров компонентов среды. Трехфазный сепаратор предназначен для разделения газожидкостного потока и глубокой очистки добываемого природного или попутного нефтяных газов от газового конденсата, нефти, капельной влаги и механических примесей и разделения жидкостной фракции по плотности нaлегкую (газовый конденсат, нефть) и тяжелую (вода).

Принцип работы — жидкостная фракция подается в нижнюю часть трехфазного сепаратора, в которой за счет гравитации происходит сначала отделение газовой фракции, затем по ходу движения жидкостной фракции происходит разделение потоков по плотности на более легкую и тяжелую. Далее по потоку жидкостной фракции установлен разделитель, который обеспечивает отдельный выход легкой фракции и тяжелой вместе с механическими примесями. Механические примеси отделяются, газовая фракция удаляется через центробежный газовый сепаратор.

Конструктивно сепараторы представляют собой цилиндрический горизонтальный сосуд на опорах с эллиптическими днищами. Дополнительно в штуцеры устанавливается технологическое оборудование — уровнемеры, манометры, датчики уровня и температуры, предохранительная арматура, контрольноизмерительные приборы с возможностью передачи данных на пульт управления. Приборы КИПиА и система автоматики способствуют бесперебойной эксплуатации, так как автоматика может быть налажена на автоматическое изменение производительности при изменении параметров входной фракции, а также на прекращение процесса сепарации или слив рабочего продукта в случае изменения давления или других форсмажорных обстоятельств.

Таблица технических параметров трехфазного нефтегазового сепаратора

Размеры сепаратора, внутренний диаметр и длина, мм Производительность по жидкой фазе, м³/сутки Производительность по газу, Nm³/сутки Рабочее давление, МПа   Управление
1 1200*3000 220 10⁓1000 ≤5,6 Ручной
2 1400*3400 350 10⁓1700 ≤5,6 Автоматический
3 1600*3600 550 10⁓2500 ≤5,6 Автоматический
4 1800*4500 850 10⁓4000 ≤5,6 Автоматический
5 1800*6000 1050 10⁓5000 ≤5,6 Автоматический
6 2000*6000 1400 10⁓7000 ≤4,2 Автоматический
7 2200*8000 2000 50⁓10000 ≤4,2 Автоматический
8 2400*8000 2700 50⁓13000 ≤4,2 Автоматический
9 2800*8000 3500 50⁓17000 ≤3,4 Автоматический
10 3000*8000 4000 50⁓20000 ≤3,4 Автоматический
11 3000*10000 6000 50⁓20000 ≤3,4 Автоматический
12 3200*16000 9000 50⁓30000 ≤3,4 Автоматический
13 3600*16000 11000 50⁓50000 ≤2,7 Автоматический
14 4000*16000 14000 50⁓70000 ≤2,2 Автоматический
15 4000*20000 17000 50⁓85000 ≤2,2 Автоматический
16 4000*24000 20000 50⁓100000 ≤2,2 Автоматический

Примечание: В таблице приведены стандартные параметры сепараторов, для получения расширенной информации или параметров с промежуточной или более высокой классификации обращаться на завод изготовитель.

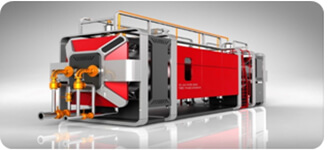

Газосепаратор ГС-ЭКО-4,5-1200/800. Заказчик: АО «СНПС-Актобемунайгаз», место установки: ГТЭС-45 м/р Жанажол, Актюбинская область.

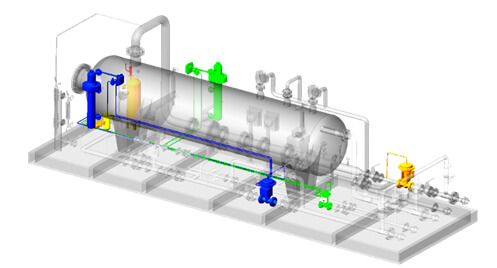

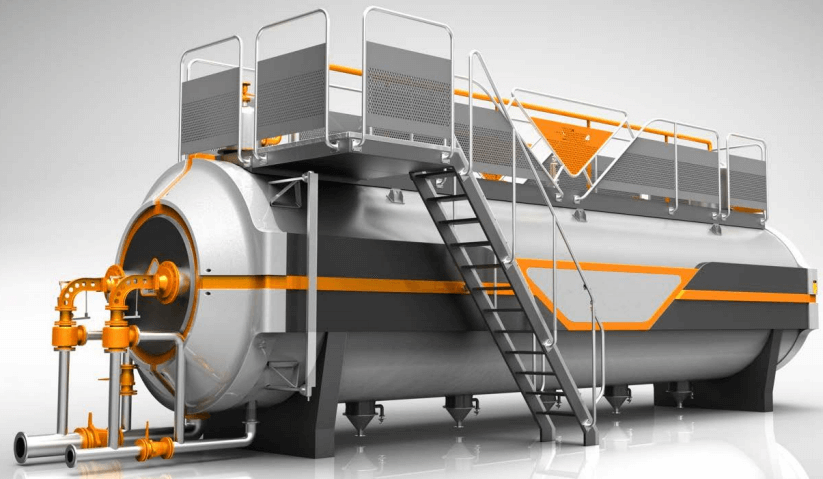

3D модель трехфазного нефтегазового сепаратора
